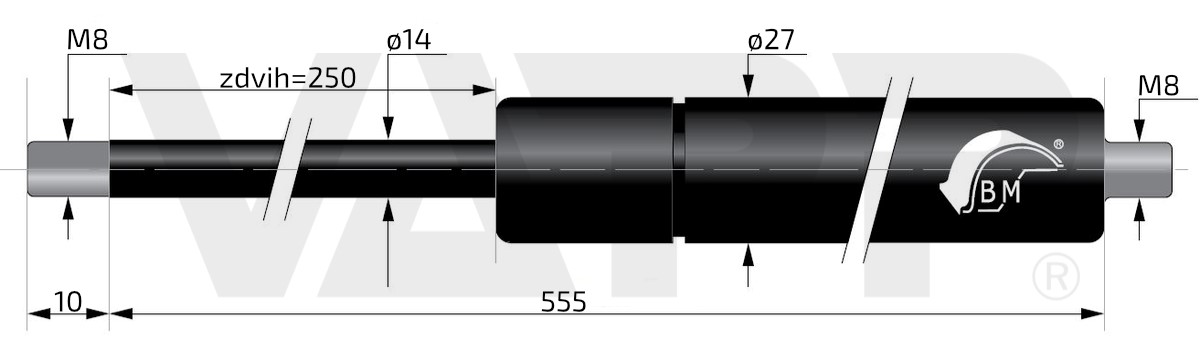

Plynová vzpěra Berthold Marx 555 mm, 14/27 M10

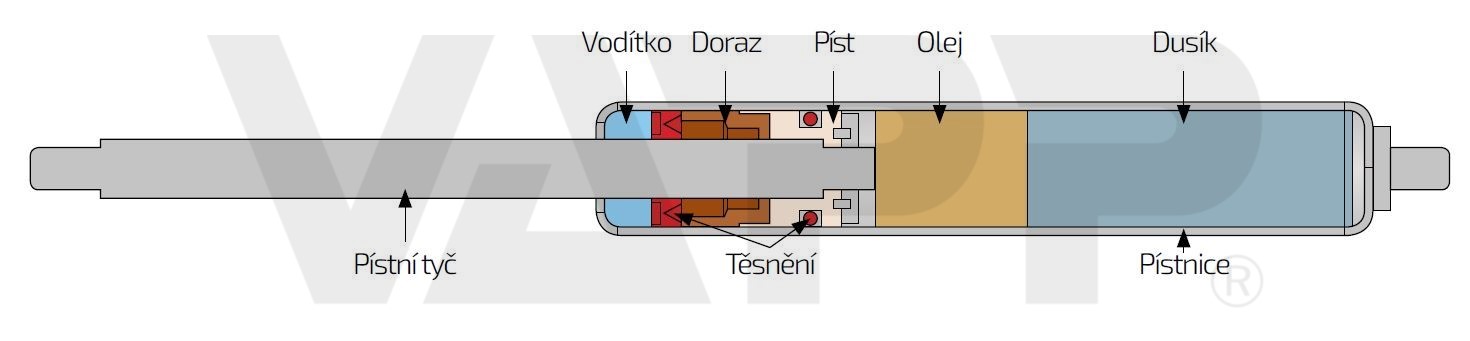

Tlačná plynová vzpěra (často také nazývaná plynová pružina) zn. Berthold Marx se skládá z pístní tyče a válce naplněného mazivem a stlačeným dusíkem. Při zatlačení pístní tyče do válce dochází ke stlačování dusíku. To má za následek vznik síly, kterou se následně pístní tyč z válce vysouvá zpět. Plynová vzpěra je ukončená na obou stranách závitem. Na závit lze šroubovat široké spektrum koncovek a příslušenství jako jsou upevňovací oka, kulové klouby a další viz. související produkty. Pístní tyč je vyrobena z ocele C35 a upravena nitridací (QPQ). Tělo válce je vyrobeno z ocele ST342-BK a je lakováno černou epoxidovou barvou.

Doporučená montáž:
Plynové vzpěry se montují obvykle pístní tyčí (užším koncem) dolů při dodržení minimálního sklonu 15 stupňů. Při jiném způsobu montáže může dojít k tomu, že píst včetně jeho těsnění nebude správně mazaný olejovou náplní umístěnou v hlavní komoře a tím se radikálně sníží jinak vysoká životnost plynové vzpěry. Je proto nutné zajistit, aby byl píst v klidové poloze zalitý olejovou náplní. Pozor: Při trvalém otočení vzpěry pístní tyčí (užším koncem) nahoru dojde k přelití olejové náplně v hlavní komoře plynové vzpěry na opačnou stranu, než je píst a ten pak není mazaný.

Provozní teplota: -30°C až 80°C
Referenční teplota: 20°C
Odchylka výsuvné síly v závislosti na teplotě: 1% /3°C

Tolerance při tlakování plynových vzpěr:
síla vzpěry 50-250N = tolerance +/-20N
síla vzpěry 250-750N = tolerance +/-30N
síla vzpěry 750+N = tolerance +/-40N
