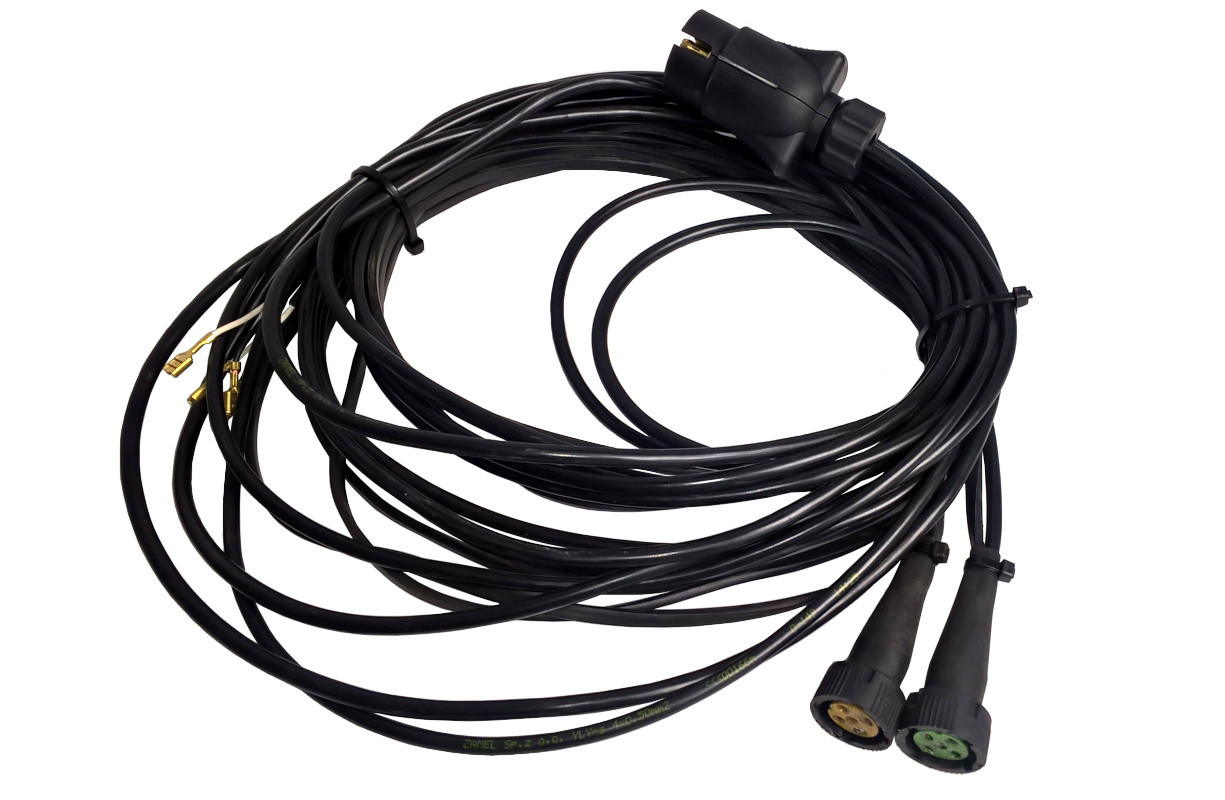

Kabeláž Tesat, 4,55 m s před. vývody/7 pól - zástrčka

Výrobce:   Tesat
typ zástrčky:   7-pólová (ISO 1724)
délka zástrčka -> bajonet:   4550 mm
přední vývody:   ano
délka předních vývodů:   3200 mm
typ předních vývodů:   plochý kabel 2x0,75mm2 (pro spojky QS75)
bajonety:   2x 5-pólový bajonet

Kompletní kabeláž pro přívěsy, která vyžaduje následující montáž elektroistalace.

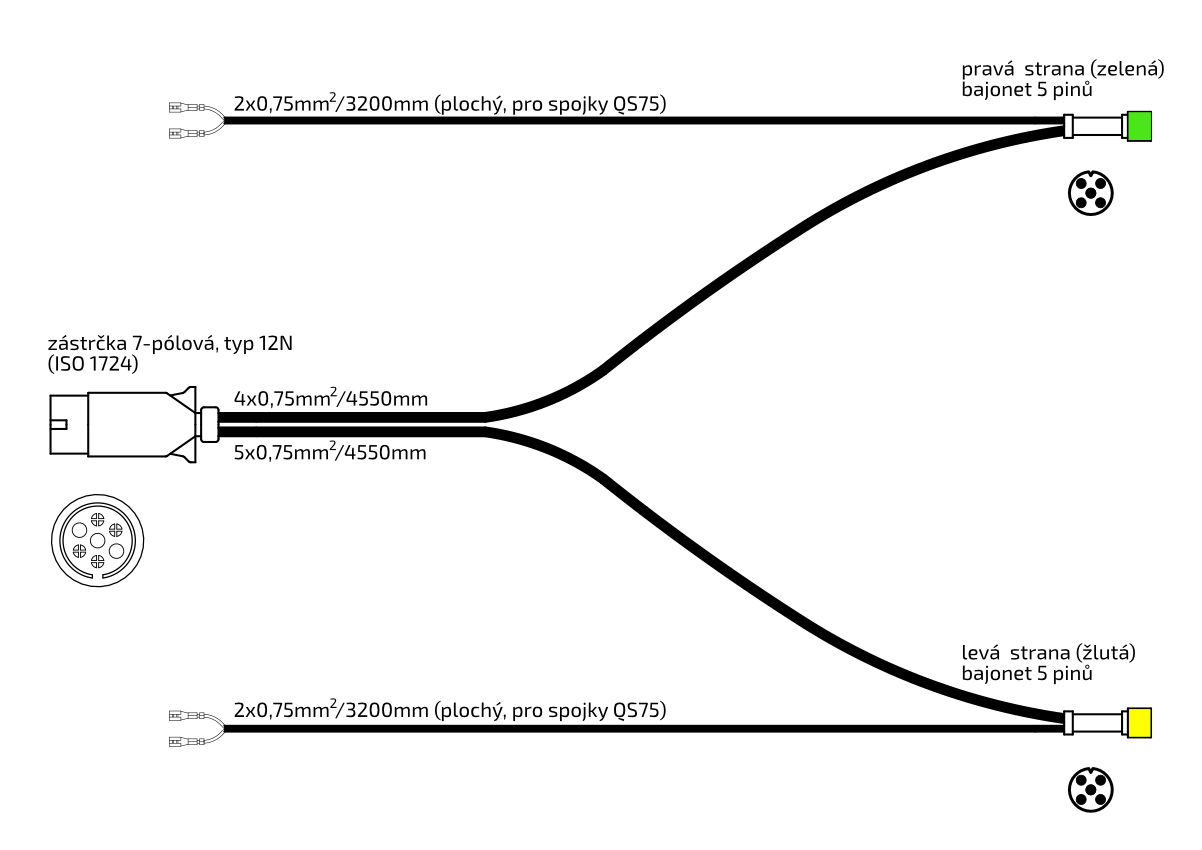

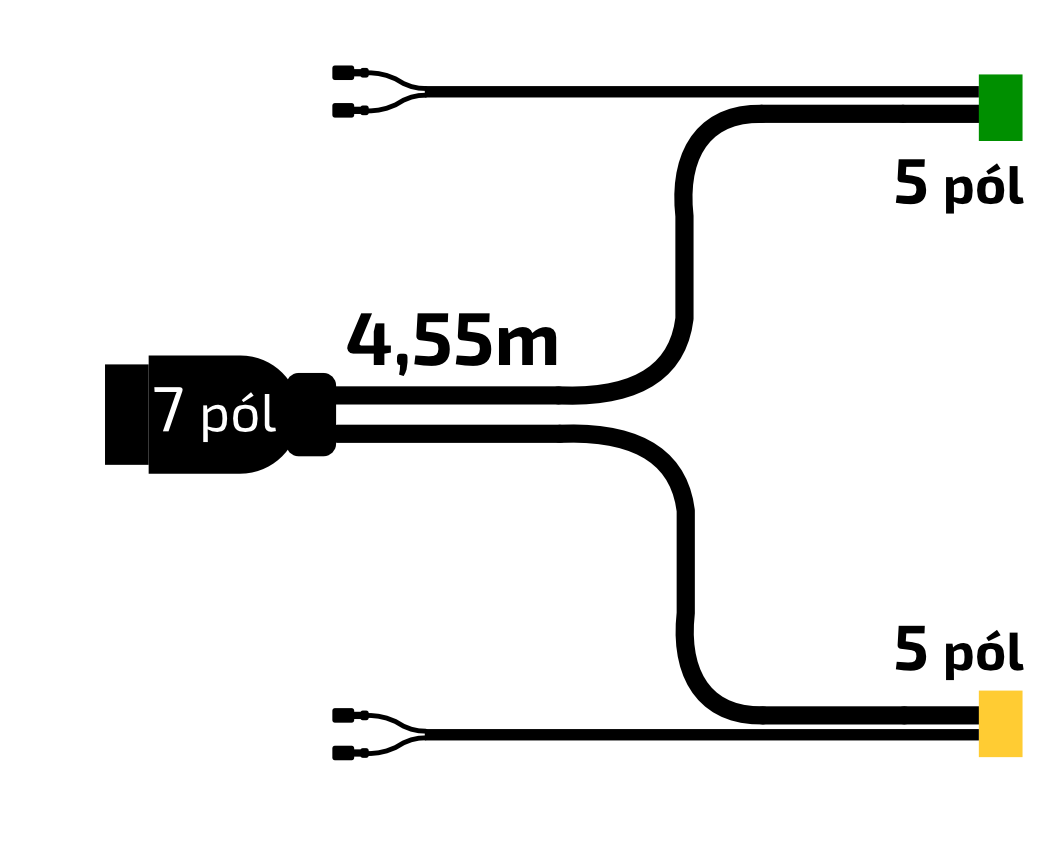

Ze sedmipinových zástrček jsou vyvedeny dvě větve kabelů 5x0,75 mm² a 4x0,75 mm² (levá a pravá) o délce 4550 mm.
Obě větve jsou zakončeny 5-pinovými bajonety kompatibilní s Jokon zapojením (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilní svítilny.
Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x0,75 mm² o délce 3150 mm, na který nelze použít pomocí spojky QS75 namontovat přední, boční, nebo doplňkové obrysové svítilny a současně ukončit dva standardní vnitřní plochými autokonektory typu Faston 6,3 mm
Oproti třináctipinové zeleni tato kabeláž nevěděla funkci couvacího světla.
Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva zelená
